交换机行为建模分析
本文档分析 PAXI/RC Link 报文经过 L2 交换机时的行为, 从仿真建模角度梳理交换机需要处理的报文特征、内部处理流水线、调度仲裁、流控交互、QoS 映射和延迟模型。
基于: PAXI SUE2.0 Core UserGuide V2R0P5, RCLINK AFH SPEC v2.4
标注约定:
- [DOC] - 直接引用自官方文档原文
- [推导] - 基于文档信息的合理推导
- [建模] - 仿真建模需要关注的要点
交换机兼容性声明
官方声明
[DOC] 来自 PAXI SUE2.0 UserGuide 1.2.1 General Features:
"Compatible with Layer 2 switches."
PAXI 明确声称兼容二层交换机。这意味着交换机不需要理解 PAXI/RC Link 的传输层语义, 只需作为标准以太网帧的转发设备。
兼容性的本质
[推导] PAXI 报文对交换机而言是标准以太网帧:
- 所有 4 种报文格式 (Standard, AFH_GEN1, AFH_GEN2_16b, AFH_Lite) 均封装在标准以太网帧内
- 交换机基于 MAC DA 进行转发, 无需解析 IP/UDP 或 RH 层
- 交换机看到的只是不同长度的以太网帧, 携带不同的 EtherType/VLAN 标签
[建模] 交换机模型不需要解析 PAXI Flit/RH 的内容, 只需要处理以太网帧级别的行为:
- 帧长度 (决定串行化延迟和缓冲消耗)
- MAC DA (决定转发端口)
- VLAN PCP / Traffic Class (决定优先级队列)
- ECN 标记 (仅 Standard 格式)
报文格式与交换机可见性
四种格式对交换机的呈现
[DOC] RC Link 支持四种报文格式, 交换机对不同格式的可见字段不同:
| 格式 | MAC 头 | 有 IP/UDP | 有 VLAN | 有 Eth_type | 交换机可解析层 |
|---|---|---|---|---|---|
| Standard | 标准 48b DA/SA | 有 | 可选 | 有 | MAC + VLAN + IP (含 ECN/DSCP) |
| AFH_GEN1 | 自定义 12B AFH1 | 无 | 可选 | 有 | MAC DA/SA + VLAN + TC 域 |
| AFH_GEN2_16b | 自定义 12B AFH2 | 无 | 可选 | 有 | MAC DA/SA + VLAN + TC 域 |
| AFH_Lite | AFH_GEN2 复用 | 无 | 无 | 无 | 仅 MAC DA/SA |
各格式报文头开销
[DOC] 来自 RCLINK AFH SPEC 5.2, 各格式的报文头长度 (TYPE1 REQ):
| 格式 | 无 VLAN | 有 VLAN | 说明 |
|---|---|---|---|
| Standard | 12B MAC + 2B Eth_type + 20B IP + 8B UDP + 8B RH = 50B | +4B VLAN = 54B | 最大, 含完整协议栈 |
| AFH_GEN1 | 12B AFH1 + 2B Eth_type + 8B RH = 22B | +4B VLAN = 26B | 可选 TC 域 |
| AFH_GEN2_16b | 12B AFH2 + 2B Eth_type + 8B RH = 22B | +4B VLAN = 26B | 16-bit 地址压缩 |
| AFH_Lite | 12B AFH2 头 (无 Eth_type/RH) | 不支持 VLAN | 最小, LITE 模式专用 |
[建模] 报文总长 = 报文头 + Payload (max 1344B) + 可选 ICRC (4B) + FCS (4B):
- Standard 无 VLAN: 50 + 1344 + 4 + 4 = 1402B (最大)
- AFH_Lite: 12 + 1344 + 4 = 1360B (最小, 无 ICRC)
- 均远小于 Jumbo Frame (9000B), 交换机不需要 Jumbo Frame 支持
Standard 格式的交换机行为
[DOC] Standard 格式使用标准 MAC/IP/UDP 报头:
+----------+----------+----------+----------+--------+---------+------+-----+
| MAC DA/SA| VLAN(opt)| Eth_type | IP Header| UDP Hdr| RH | Data |ICRC |FCS|
| 12 bytes | 4 bytes | 2 bytes | 20 bytes | 8 bytes| 8 bytes | <=1344B|4B|4B|
+----------+----------+----------+----------+--------+---------+------+-----+
交换机可见字段:
- MAC DA: 标准 48-bit 目标地址, 用于 L2 转发决策
- VLAN PCP: 3-bit 优先级 (若 vlan_en=1), 用于 QoS 分类
- IP ToS:
{DSCP[5:0], ECN[1:0]}, 交换机可进行 ECN 标记
[DOC] 来自 RCLINK AFH SPEC 5.2.2:
"IP head ToS: ToS = {DSCP[5:0], ECN[1:0]}"
[DOC] 来自 RCLINK AFH SPEC 5.2.3:
"UDP destination port: 16'd4791"
[推导] UDP 端口 4791 是 RoCE v2 标准端口。交换机可据此识别 RoCE 流量并应用特定 QoS 策略。但 PAXI 的 IP/UDP 头是"伪造"的 (UDP 校验和固定 0xFFFF), 仅用于交换机兼容, 不代表真实的 IP 层通信。
AFH 格式的交换机行为
[DOC] AFH_GEN1/AFH_GEN2_16b 使用自定义 MAC 头:
AFH_GEN1 (No VLAN):
+--------------------+----------+--------+---------+------+-----+
| 12B AFH1 Header | Eth_type | RH | Data |ICRC | FCS |
| (DA/SA + TC 域) | 2 bytes | 8 bytes| <=1344B | 4B | 4B |
+--------------------+----------+--------+---------+------+-----+
AFH1 Header 12 字节内部结构:
Destination Address (48-bit)
Traffic Class[7:0] | Source Address (高位)
Source Address (低位)
[DOC] 来自 RCLINK AFH SPEC 5.2.1:
MAC_SA 高位字节中嵌入 Traffic Class[7:0], 其中
Traffic_class[7:2]携带流量类型和优先级信息。
[推导] 交换机对 AFH 格式报文的处理:
- MAC DA 转发: AFH 头中仍有标准位置的 48-bit DA, 交换机可正常进行 MAC 表查找和转发
- VLAN QoS: 若 vlan_en=1, VLAN PCP 字段可被交换机用于优先级分类
- 无 ECN 支持: AFH 格式没有 IP 头, 交换机无法进行 ECN 标记
- TC 域: 嵌入在 SA 字段中, 标准交换机不会解析此字段
[建模] AFH 格式下, 交换机的 ECN 机制失效, 只能依赖以下手段进行拥塞管理:
- PFC (基于 VLAN 优先级)
- CBFC (端到端, 对交换机透明)
- Tail Drop / WRED (交换机本地策略)
AFH_Lite 格式与 LITE 模式
[DOC] 来自 RCLINK AFH SPEC 5.11:
"在 LITE 模式下, 只支持数据调度发送与接收, 不进行端对端的重传保护。"
[DOC] LITE 模式的核心特征:
- 无 E2E 重传 (Go-Back-N 关闭)
- 上游将 XPU_ID 和虚拟通道信息传输至 RCLINK
- Source_qpid = {XPU_ID, BANK}
- 通过 Traffic Class[7:0] 携带 VC 信息
- 远端接收 LITE 报文后, 解析出 XPU_ID 和 VC 信息
[推导] LITE 模式是专为交换机网络设计的组网方案:
- 去除 E2E 重传: 依赖交换机网络的可靠性 (交换机内部 CRC 校验 + Store-and-Forward 过滤错误帧)
- 简化报文头: 仅 12B 头部, 最小化头部开销
- VC 通过 TC 携带: Traffic Class[7:0] 中编码 VC 信息, 交换机可据此进行优先级映射
- 无 VLAN/Eth_type: 报文格式最简, 依赖交换机的默认端口 VLAN 和默认优先级
[建模] LITE 模式下交换机需要注意:
- 丢包不可恢复 (无重传), 交换机必须确保无损转发
- Traffic Class 字段可被配置为交换机的优先级来源 (如果交换机支持基于 SA 字段的分类)
- 否则所有 LITE 报文会落入默认优先级队列
流控机制与交换机交互
流控模式选择
[DOC] PAXI Ctrl Register (0x00C) bit7:
"CBFC_EN: Set 1 to enable CFBC mode. Set 0 to enable PFC mode."
CBFC 和 PFC 互斥, 同一时间只能启用一种:
| 流控模式 | 交换机参与度 | 适用拓扑 |
|---|---|---|
| CBFC | 完全透明, 交换机不参与 | 点对点、简单交换网络 |
| PFC | 交换机主动参与, 收发 PFC 帧 | 多跳交换网络 |
CBFC 模式 -- 对交换机透明
[DOC] CBFC 是端到端的 Credit-Based Flow Control:
发送端 (PAXI A) 接收端 (PAXI B)
+-----------+ +-----------+
| RC Link | --- 数据帧 (含 Payload) ---> | MAC Input |
| CBFC_CTRL | | Buffer |
| | <--- Credit 返还 (CBFC) --- | Credit |
+-----------+ | Send |
| +-----------+
v
per-VC Credit
计数器 (8 VC)
[推导] 交换机在 CBFC 模式下的行为:
- 完全透明: CBFC 的 Credit 信息通过 MAC 层信号传递 (MAC2TX_CBFC_VLD_I), 不在以太网帧中显式编码。交换机只是转发普通以太网帧, 不参与流控
- 无背压传播: CBFC 不会产生 PFC 帧, 交换机端口不会被 PFC 暂停
- 拥塞风险: 如果交换机出口拥塞, 没有逐跳背压机制, 可能导致交换机丢包
- 适用场景: 点对点直连或低拥塞网络
[建模] CBFC 模式下交换机建模简化:
- 交换机不需要实现 PFC 状态机
- 需要关注交换机内部缓冲管理 (Tail Drop 或 WRED)
- CBFC 的 Credit 延迟 = 数据帧穿越交换机延迟 + Credit 返回延迟
PFC 模式 -- 交换机主动参与
[DOC] PFC 基于 PAXI RX Buffer 水位线触发:
PAXI RX Buffer 使用率:
0% --------- LOW_WM --------- HIGH_WM --------- 100%
| | | |
正常 解除PFC 触发PFC 缓冲溢出
[DOC] 来自 SUE2.0 3.2.23~3.2.25, 水位线配置:
| Buffer 类型 | 高水位线 (触发 PFC) | 低水位线 (解除 PFC) | 预留空间 |
|---|---|---|---|
| REQ MEM | 32帧 + 1RTT | 1RTT | 1RTT (吸收在途数据) |
| RSP MEM | 32帧 + 1RTT | 1RTT | 1RTT |
| MUL MEM | 8帧 + 1RTT | 1RTT | 1RTT |

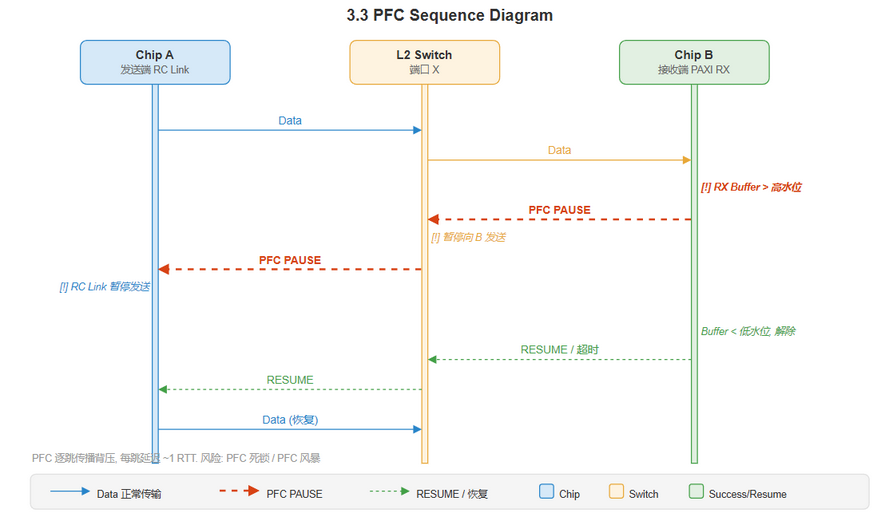

[推导] PFC 帧从 PAXI 端点发出, 经交换机到达发送端:
编辑源文件: drawio/3_flow_control.drawio · 页面: "3.3 PFC Sequence"
[建模] PFC 模式下交换机行为:
- 交换机接收 PFC 帧: 从下游端口收到 PFC PAUSE 帧后, 暂停对应优先级的上游端口发送
- 交换机生成 PFC 帧: 交换机自身出口拥塞时, 也可以向上游发送 PFC 帧 (如果交换机支持)

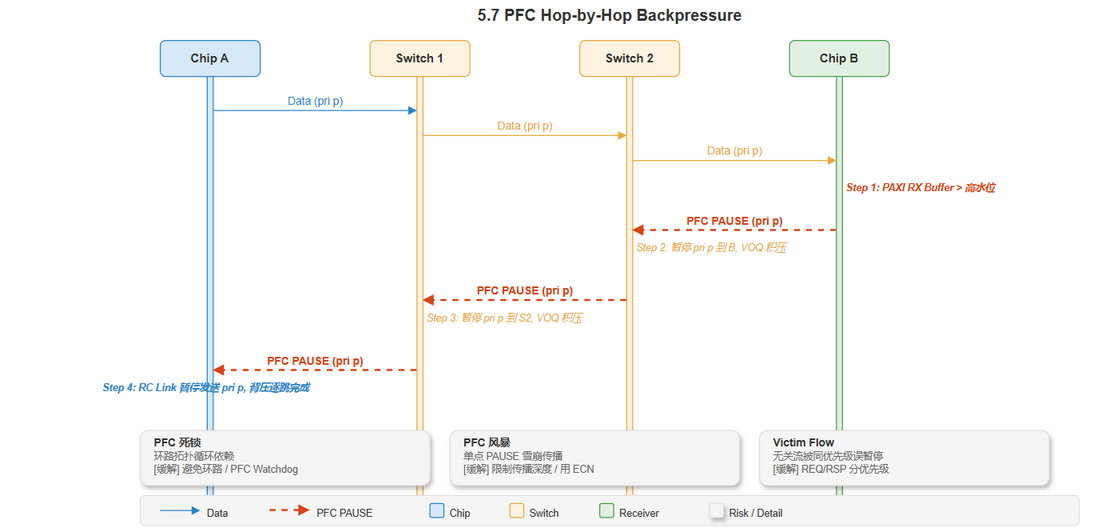

- 逐跳传播: PFC 可以在多跳网络中逐跳传播背压
- PFC 优先级映射: VLAN PCP -> 交换机 QoS 优先级 -> PFC 通道
PFC 优先级映射
[DOC] 来自 RCLINK AFH SPEC 5.2.4:
VLAN_TAG 中的 pri 字段 (3-bit) 映射到 CBFC/PFC 优先级。
[DOC] CBFC 模式下 VLAN pri 映射:
| VLAN pri | CBFC VC |
|---|---|
| pri[2:0] | 直接映射 VC[2:0] |
[推导] PFC 模式下, VLAN PCP 与 PAXI VC 的映射关系:
| PAXI 流量类型 | 建议 VLAN PCP | 对应交换机优先级队列 |
|---|---|---|
| TYPE1 REQ Bank0~3 | PCP 3~4 | 高优先级 (数据流) |
| TYPE1 ACK + CNP | PCP 5~6 | 较高优先级 (控制流) |
| TYPE2 (多播) | PCP 2 | 中等优先级 |
| TYPE3 (原始以太网) | PCP 0 | Best-Effort |
[建模] 交换机需要为每个 PFC 优先级维护独立的入口/出口队列:
- 收到 PFC PAUSE 帧时, 仅暂停对应优先级的流量
- 其他优先级的流量不受影响
- 最多需要 8 个独立的优先级队列 (对应 8 个 VC)
ECN 与拥塞通知
[DOC] 来自 RCLINK AFH SPEC 4.1 Features:
"ECN: Support ECN."
[DOC] 来自 RCLINK AFH SPEC 5.2.2:
IP ToS = {DSCP[5:0], ECN[1:0]}

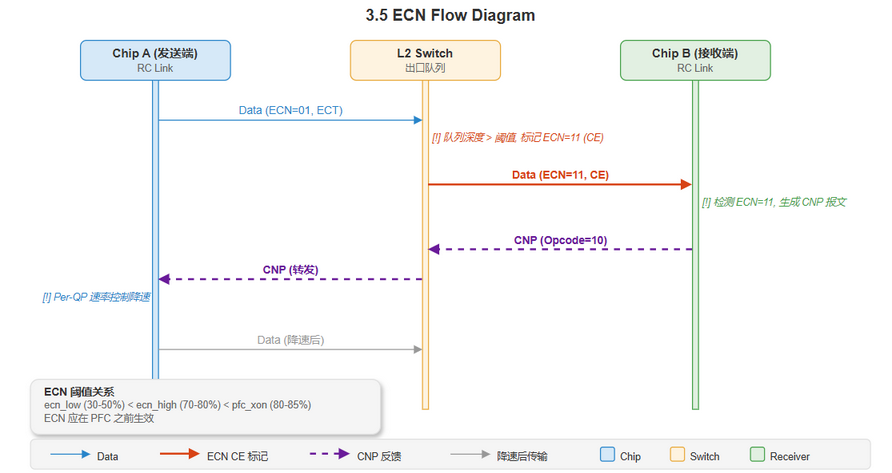

ECN 工作流程:
编辑源文件: drawio/3_flow_control.drawio · 页面: "3.3 PFC Sequence"
[DOC] RC Link 检测到收到的数据包中 ECN 字段为 CE (Congestion Experienced, 11) 时:
- 自动生成 CNP (Congestion Notification Packet, RH Opcode=10)
- 发回给发送端
[推导] ECN 的格式限制:
| 报文格式 | ECN 支持 | 原因 |
|---|---|---|
| Standard | 支持 | 有 IP 头, 交换机可标记 ECN |
| AFH_GEN1 | 不支持 | 无 IP 头, 交换机无法标记 |
| AFH_GEN2_16b | 不支持 | 无 IP 头 |
| AFH_Lite | 不支持 | 无 IP 头, 无 VLAN |
[建模] 交换机 ECN 标记行为 (仅 Standard 格式):
- 检查入队报文的 IP ECN 字段, 若 ECN = 01 或 10 (ECT), 表示端点支持 ECN
- 当出口队列深度超过 ECN 阈值时, 将 ECN 字段改写为 11 (CE)
- 继续转发报文 (不丢弃)
- 报文到达接收端 RC Link 后, RC Link 检测 CE 标记并生成 CNP
PAXI 速率控制与交换机的关系
Per-QP 速率控制
[DOC] 来自 RCLINK AFH SPEC 5.3:
RC Link 支持 MB 精度的队列速率控制:
CC_WINDOW (时间窗口):
可配范围: 4.096 us ~ 65.536 us (4096 ~ 65536 个 1ns 时钟周期)
length_thr (字节阈值):
每个时间窗口内允许通过的最大数据量
速率 = length_thr / CC_WINDOW
[DOC] 当 QP 的速率被控制模块阻塞时:
- 对应 slot 的状态变为 WAIT_CRD
- 直到控制模块撤销阻塞 (clear cc_mask), slot 重新变为 WAIT_GRANT
[推导] 这不是标准的 DCQCN 算法:
- DCQCN: 基于 alpha/beta 参数的 AIMD 算法, 收到 CNP 后按公式降速
- PAXI 速率控制: 基于固定时间窗口 + 字节阈值的简单限速机制
[建模] 交换机模型中, PAXI 的速率控制是端点行为:
- 交换机不需要实现速率控制
- 交换机只需要实现 ECN 标记 (将拥塞信号传递给端点)
- 端点收到 CNP 后, 通过 CC 接口 (ABN_INFO_VLD_I) 上报给上层, 由软件或硬件逻辑调整 CC_WINDOW / length_thr
CNP MERGE 机制
[DOC] 来自 RCLINK AFH SPEC 5.9:
"该模块的功能是过滤掉在一段时间内连续到来的同一个 QPID 的 CNP 报文。"
CNP MERGE 使用 QPID_Buffer (深度 8) 和 TIMER_Buffer:
- 收到 CNP 时, 检查 QPID 是否在 QPID_Buffer 中
- 若不在: 直接透传, 记录到 QPID_Buffer
- 若在: 检查时间差是否 < TIMER_THR_I, 是则屏蔽 (合并), 否则透传
[建模] CNP MERGE 是端点行为, 对交换机透明:
- 交换机只需转发 CNP 报文
- CNP 报文为 TYPE1_ACK 格式 (RH Opcode=10), 无 Payload, 体积小
- 交换机应为 CNP 报文分配较高优先级 (与 ACK 共享 VC)
交换机内部架构
处理流水线概览

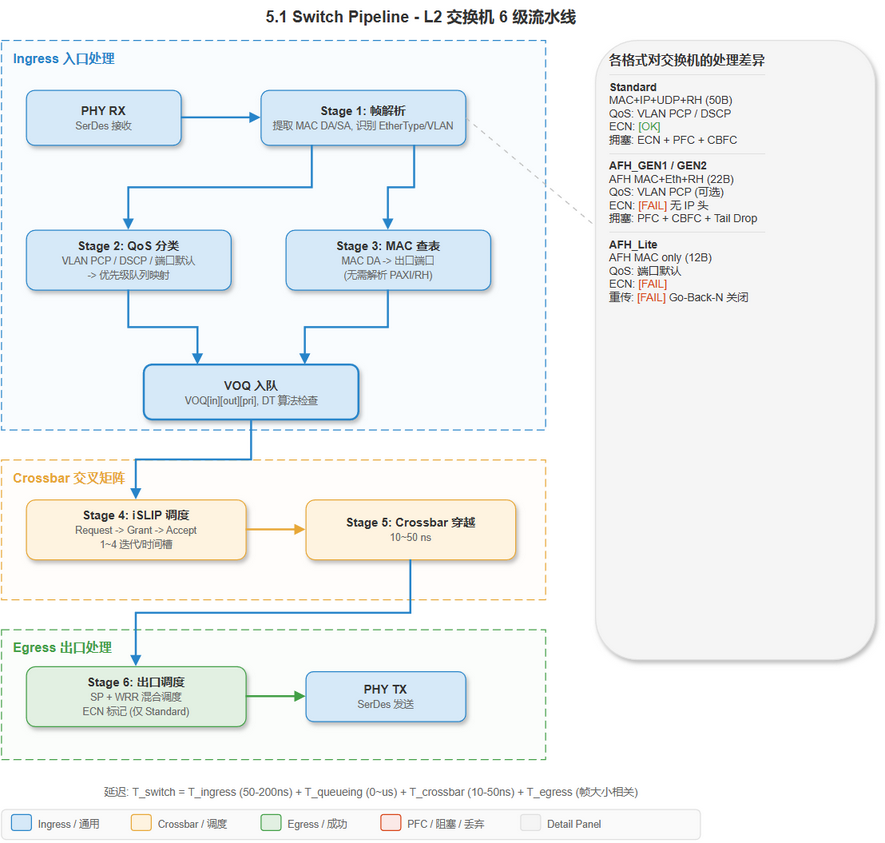

[建模] 一个 PAXI 帧进入交换机后经历的完整处理阶段:
编辑源文件: drawio/5_switch_architecture.drawio · 页面: "5.1 Switch Pipeline"
[建模] 各阶段对 PAXI 不同格式的处理差异:
| 阶段 | Standard | AFH_GEN1/GEN2 | AFH_Lite |
|---|---|---|---|
| 帧解析 | 提取 MAC + IP + UDP | 提取 AFH MAC + Eth_type | 仅提取 AFH MAC |
| QoS 分类 | VLAN PCP 或 DSCP | VLAN PCP (或 TC 域) | 默认优先级 |
| MAC 查表 | 标准 48-bit DA | AFH 头中的 DA 字段 | AFH 头中的 DA 字段 |
| ECN 标记 | 可修改 IP.ECN | 不可用 (无 IP) | 不可用 |
入口处理
帧解析
[建模] 交换机解析 PAXI 帧的逻辑:
收到以太网帧:
|
+-- 提取 MAC DA (byte 0~5): 转发决策
+-- 提取 MAC SA (byte 6~11): MAC 学习
+-- 检查 EtherType / VLAN:
|
+-- EtherType = 0x8100 -> 有 VLAN, 提取 PCP[2:0]
| 再检查内层 EtherType
+-- EtherType = 0x0800 -> IPv4, 解析 IP 头 (仅 Standard 格式)
| 提取 ToS = {DSCP[5:0], ECN[1:0]}
+-- 其他 EtherType -> 按默认策略处理 (AFH 自定义格式)
[推导] AFH 格式的 EtherType 问题:
- AFH_GEN1/GEN2 携带 Eth_type 域, 但值可能是自定义的 (非 0x0800)
- 交换机可能无法识别此 EtherType, 会按默认策略处理
- AFH_Lite 无 Eth_type, 交换机仅基于 MAC DA 转发
QoS 分类
[建模] PAXI 流量的优先级来源, 按优先级排列:
1. VLAN PCP (3-bit, 0~7):
仅当 vlan_en=1 时可用
交换机直接使用 PCP 值分类到对应优先级队列
2. IP DSCP (6-bit, Standard 格式):
交换机可选择用 DSCP 替代 PCP 分类
PAXI 的 DSCP 携带 VC 信息 (CBFC 模式下)
3. 端口默认优先级:
无 VLAN 时 (如 AFH_Lite), 所有帧使用端口默认优先级
所有 PAXI 帧落入同一队列, 无法区分 VC
VOQ 架构
VOQ 基本结构

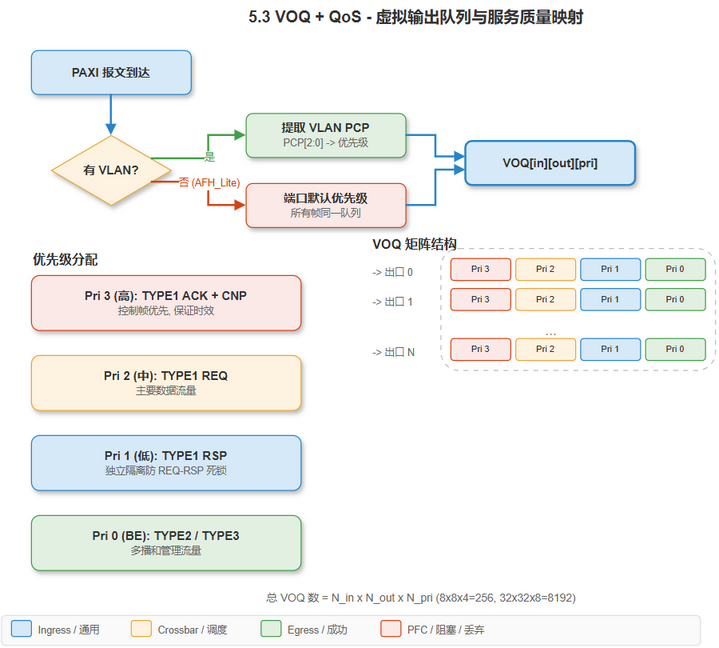

[建模] VOQ (Virtual Output Queuing) 消除 Head-of-Line 阻塞:
编辑源文件: drawio/5_switch_architecture.drawio · 页面: "5.3 VOQ + QoS"
[推导] PAXI 场景下的 VOQ 规模:
| 交换机规格 | 端口数 | 优先级数 | VOQ 总数 | 说明 |
|---|---|---|---|---|
| 小型 ToR | 8 | 4 | 256 | 8 芯片直连 |
| 中型 ToR | 16 | 4 | 1024 | 16 芯片, 常见配置 |
| 大型 Spine | 32 | 8 | 8192 | Spine 层, 全优先级 |
| 超大型 | 64 | 8 | 32768 | 大规模组网 |
PAXI 流量的 VOQ 映射
[推导] PAXI VC 到 VOQ 优先级的映射:
编辑源文件: drawio/5_switch_architecture.drawio · 页面: "5.3 VOQ + QoS"
[建模] PAXI 流量特征对 VOQ 的影响:
- REQ 和 RSP 应映射到不同优先级: 避免 REQ 拥塞阻塞 RSP 返回 (死锁风险)
- ACK/CNP 应使用较高优先级: 确保控制帧不被数据帧阻塞
- TYPE2 多播可使用独立优先级: 隔离多播和单播流量
建议的最小优先级分配:
| 优先级 | PAXI 流量 | 理由 |
|---|---|---|
| 3 (高) | TYPE1 ACK + CNP | 控制帧优先, 保证 E2E 重传和拥塞反馈的时效性 |
| 2 (中) | TYPE1 REQ (数据) | 主要数据流量 |
| 1 (低) | TYPE1 RSP (响应) | 响应数据, 单独隔离防止 REQ-RSP 死锁 |
| 0 (BE) | TYPE2 / TYPE3 | 多播和管理流量 |
iSLIP 调度算法
算法原理
[建模] iSLIP (Iterative Round-Robin Matching) 是交换机 Crossbar 的核心调度算法:
每个时间槽 (time slot) 执行 1~4 次迭代:
Iteration k:
Step 1: Request (请求)
每个输入端口 i 检查所有非空 VOQ:
if VOQ[i][j][p] 非空:
向输出端口 j 发送请求 (携带优先级 p)
Step 2: Grant (授权)
每个输出端口 j 使用 Round-Robin 仲裁器:
从 grant_ptr[j] 开始扫描所有请求
选择第一个请求, 发出授权
*仅当授权被接受时* 才更新 grant_ptr
Step 3: Accept (接受)
每个输入端口 i 使用 Round-Robin 仲裁器:
如果收到多个授权, 选择一个接受
更新 accept_ptr[i] = (j+1) mod N
iSLIP 与 PAXI 流量的交互
[推导] iSLIP 对 PAXI 流量的调度特征:
吞吐量 vs 迭代次数:
1 次迭代: ~63% 吞吐 (延迟最低)
2 次迭代: ~99% 吞吐 (推荐)
4 次迭代: ~99.9% 吞吐 (高吞吐优先)
[建模] PAXI 场景下的 iSLIP 考量:
- 小帧高频: PAXI 最大帧 ~1406B, 远小于 9000B Jumbo Frame。相同数据量下调度决策次数更多, iSLIP 迭代开销占比更大
- 多优先级: 若使用优先级感知的 iSLIP 变体, 高优先级 VOQ (ACK/CNP) 的 Grant 应优先
- Incast 模式: 集合通信 (AllReduce) 场景下多个输入端口同时向一个输出端口发送, iSLIP 的 Round-Robin 特性可保证公平性
- 指针去同步化: iSLIP 的核心优势 -- Grant 指针仅在被接受时更新, 逐渐去同步, 减少碰撞
优先级感知调度
[建模] 在 iSLIP 基础上增加优先级处理:
方案 A: 严格优先级 + iSLIP
- 高优先级 VOQ 有数据时, 始终优先调度
- 同优先级内使用 iSLIP 仲裁
- 风险: 低优先级可能饥饿
方案 B: 加权 iSLIP
- 按优先级权重分配调度机会
- 例如: ACK/CNP 权重 4, REQ 权重 2, RSP 权重 2, BE 权重 1
- 避免饥饿, 但高优先级延迟略增
推荐: 方案 A (PAXI ACK/CNP 流量占比小, 饥饿风险低)
共享缓冲池与 DT 算法
共享缓冲架构

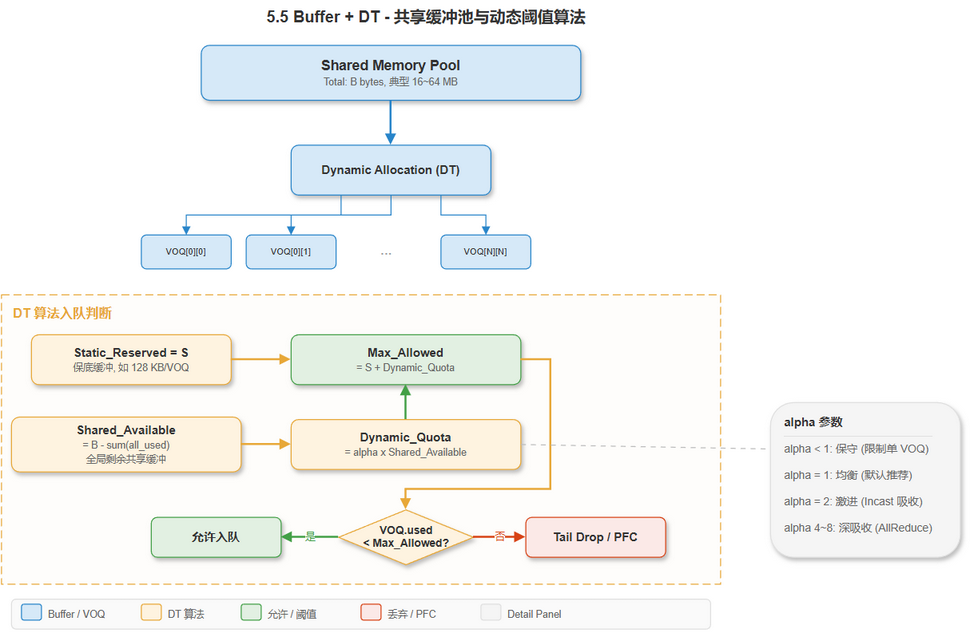

[建模] 交换机使用共享内存池, 所有 VOQ 动态共享:
编辑源文件: drawio/5_switch_architecture.drawio · 页面: "5.5 Buffer + DT"
DT (Dynamic Threshold) 算法
[建模] DT 算法控制每个 VOQ 的最大可用缓冲:
编辑源文件: drawio/5_switch_architecture.drawio · 页面: "5.5 Buffer + DT"
[推导] alpha 参数对 PAXI 流量的影响:
| alpha 值 | 行为 | 适用场景 |
|---|---|---|
| alpha < 1 | 保守: 限制单个 VOQ 占用, 保护其他 VOQ | 多流量均衡场景 |
| alpha = 1 | 均衡: 平均分配剩余缓冲 | 默认推荐 |
| alpha = 2 | 激进: 允许单个 VOQ 占用更多缓冲 | Incast 突发吸收 |
| alpha = 4~8 | 深吸收: 最大化突发吸收能力 | AllReduce 同步突发 |
[建模] PAXI 场景的 DT 参数建议:
集合通信 (AllReduce/AllToAll) 场景:
- Incast 严重, 多输入同时涌向一个输出
- 建议 alpha >= 2, 允许热点 VOQ 临时占用更多缓冲
- Static_Reserved 保持较小 (128-256 KB), 最大化共享池
点对点 (P2P) 通信场景:
- 流量较均匀, 无严重 Incast
- alpha = 1 即可
- Static_Reserved 可适当增大
缓冲需求估算
[建模] 基于 PAXI 流量特征的缓冲需求:
Incast 突发吸收:
N 个输入端口 x BW 同时发往 1 个输出端口
突发持续时间 T_burst
需要缓冲 = (N - 1) x BW x T_burst
示例 (8 端口 x 200GbE, 突发 10 us):
Buffer = (8-1) x 200 Gbps x 10 us = 1.75 MB (单个出口端口)
全交换机缓冲:
典型: 16 ~ 64 MB (取决于端口数和突发容忍度)
[推导] PAXI 报文较短 (max 1406B vs 9000B Jumbo):
- 单帧占用缓冲少, 但报文数量多
- 相同数据量下, 调度器压力更大 (更多调度决策)
- 缓冲管理粒度更细 (更多小条目)
出口 QoS 调度
调度算法选择
[建模] 出口端口从多个优先级队列中选择下一个发送的帧:
| 算法 | 行为 | PAXI 适用性 |
|---|---|---|
| Strict Priority (SP) | 高优先级绝对优先, 低优先级可能饥饿 | 推荐: ACK/CNP 流量少, 不会造成饥饿 |
| WRR (Weighted Round Robin) | 按权重轮转, 避免饥饿 | 可选: 需要带宽保证时 |
| DWRR (Deficit WRR) | WRR + 帧大小补偿, 更公平 | 可选: PAXI 帧大小较一致, WRR 即可 |

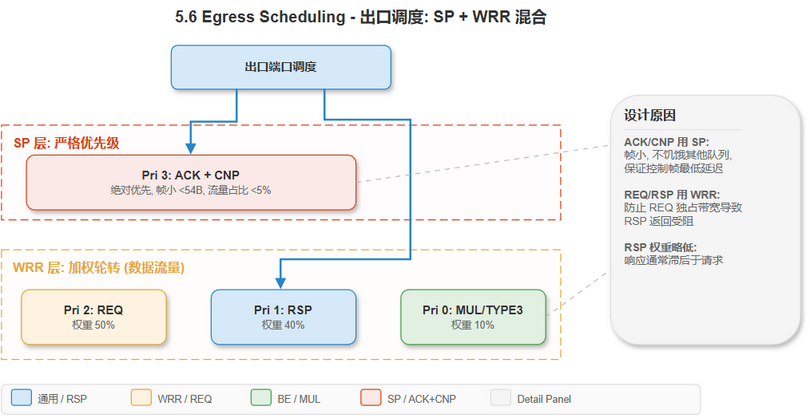

推荐的 PAXI 出口调度
[建模] 两层混合调度:
编辑源文件: drawio/5_switch_architecture.drawio · 页面: "5.6 Egress Scheduling"
[推导] 这种设计的原因:
- ACK/CNP 用 SP: 帧体积小 (26~54B), 流量占比 <5%, 不会饥饿其他队列, 但保证控制帧最低延迟
- REQ/RSP 用 WRR: 防止 REQ 独占带宽导致 RSP 返回受阻 (可能引起上游 PAXI RX Buffer 溢出)
- RSP 权重略低于 REQ: 写响应 (B Flit) 和读数据 (R Flit) 通常滞后于请求
PFC 内部状态机
交换机 PFC 接收行为
[建模] 交换机从下游收到 PFC PAUSE 帧后的处理:
编辑源文件: drawio/3_flow_control.drawio · 页面: "5.7 PFC Hop-by-Hop"
交换机 PFC 发送行为
[建模] 交换机自身检测到出口拥塞时, 向上游发送 PFC:
编辑源文件: drawio/3_flow_control.drawio · 页面: "5.7 PFC Hop-by-Hop"
PFC 逐跳传播
[推导] 多跳网络中 PFC 的传播行为:
编辑源文件: drawio/3_flow_control.drawio · 页面: "5.7 PFC Hop-by-Hop"
[建模] PFC 风险 -- 死锁与风暴:
| 风险 | 原因 | 缓解措施 |
|---|---|---|
| PFC 死锁 | 环形拓扑中 PFC 形成循环依赖 | 避免环路拓扑; PFC Watchdog 超时恢复 |
| PFC 风暴 | 单点触发的 PAUSE 雪崩传播 | 限制传播深度; 用 ECN 主动避拥塞 |
| Victim Flow | 无关流量被同优先级 PFC 误暂停 | REQ/RSP 分优先级; 避免共享优先级 |
ECN 标记逻辑
[建模] 交换机 ECN 标记的内部实现 (仅 Standard 格式有效):
编辑源文件: drawio/3_flow_control.drawio · 页面: "5.8 ECN Thresholds"
[推导] ECN 阈值与 PFC 阈值的关系:
编辑源文件: drawio/3_flow_control.drawio · 页面: "5.8 ECN Thresholds"

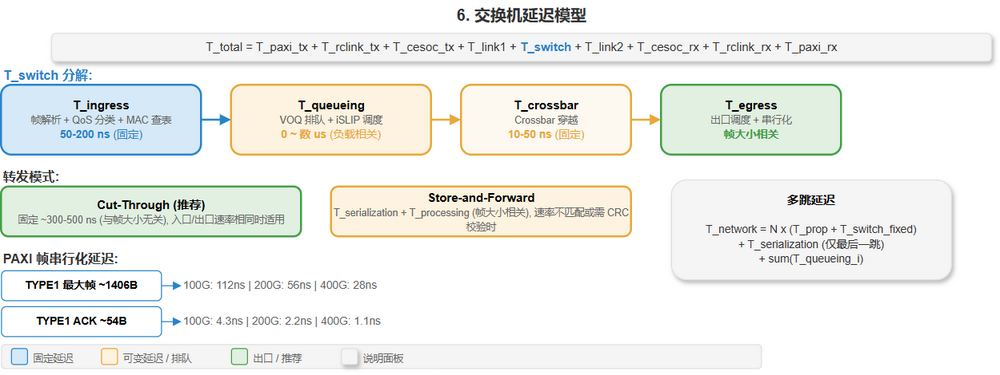

交换机延迟模型
端到端延迟分解
[建模] 加入交换机后的完整路径延迟:
T_total = T_paxi_tx + T_rclink_tx + T_cesoc_tx
+ T_link_1 + T_switch + T_link_2
+ T_cesoc_rx + T_rclink_rx + T_paxi_rx
交换机延迟组成
编辑源文件: drawio/6-7_latency_scenarios.drawio · 页面: "6. Latency Model"
| 延迟组件 | 含义 | 典型值 |
|---|---|---|
| T_ingress | 解析 + 分类 + 查表 (固定流水线) | 50-200 ns |
| T_queueing | VOQ 排队 (iSLIP 调度 + 出口竞争) | 0 ~ 数 us (负载相关) |
| T_crossbar | Crossbar 穿越 | 10-50 ns |
| T_egress | 出口调度 + 串行化 | 帧大小相关 |
串行化延迟
[建模] PAXI 报文的串行化延迟:
| 报文场景 | 帧大小 | 100GbE | 200GbE | 400GbE |
|---|---|---|---|---|
| TYPE1 REQ 最大帧 (Standard+VLAN) | ~1406B | 112.5 ns | 56.2 ns | 28.1 ns |
| TYPE1 REQ 最大帧 (AFH_Lite) | ~1360B | 108.8 ns | 54.4 ns | 27.2 ns |
| TYPE1 ACK (Standard+VLAN) | ~54B | 4.3 ns | 2.2 ns | 1.1 ns |
| TYPE1 ACK (AFH_GEN1) | ~26B | 2.1 ns | 1.0 ns | 0.5 ns |
[推导] 与标准 RoCE v2 的对比:
- RoCE v2 + MTU 4096B: 串行化延迟 ~328 ns (100GbE)
- PAXI Standard 最大帧 1406B: 串行化延迟 ~112 ns (100GbE)
- PAXI 报文更短, 串行化延迟更低, 但同等数据量需要更多报文、更多调度决策
转发模式
| 转发模式 | 延迟 | 适用性 |
|---|---|---|
| Cut-Through | 固定 ~300-500 ns (与帧大小无关) | 推荐: 入口/出口速率相同时 |
| Store-and-Forward | T_serialization + T_processing (帧大小相关) | 速率不匹配或需 CRC 校验时 |
[推导] Cut-Through 在出口拥塞时退化为 Store-and-Forward: 当出口端口正在发送其他帧时, 新帧无法立即直通, 必须完整缓存后排队等待。
排队延迟估算
[建模] 使用 M/D/1 排队论模型近似 (PAXI 帧长较固定):
M/D/1 模型 (泊松到达, 固定服务时间):
rho = lambda / mu (利用率, 必须 < 1)
lambda = 到达速率 (帧/秒)
mu = 服务速率 = BW / frame_size (帧/秒)
平均等待时间: W = (1/mu) * rho / (2 * (1 - rho))
平均队列长度: L = rho^2 / (2 * (1 - rho))
示例 (200GbE, 帧大小 1406B, 利用率 80%):
mu = 200e9 / (1406*8) = 17.78 M帧/秒
rho = 0.8
W = (56.2 ns) * 0.8 / (2 * 0.2) = 112.4 ns
L = 0.64 / 0.4 = 1.6 帧
[推导] 实际排队延迟受 Incast 等突发模式影响, 远高于 M/D/1 近似。建模时应使用事件驱动仿真而非排队论公式。
多跳延迟模型
[建模] N 跳交换网络:
编辑源文件: drawio/6-7_latency_scenarios.drawio · 页面: "6. Latency Model"

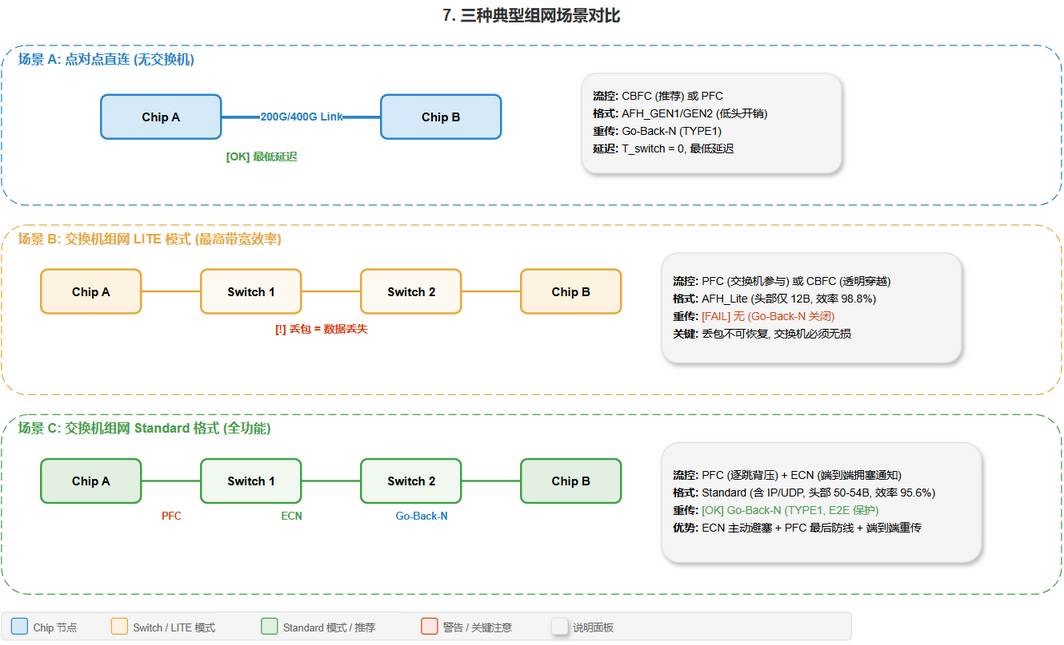

两种典型组网场景
场景 A: 点对点直连 (无交换机)
编辑源文件: drawio/6-7_latency_scenarios.drawio · 页面: "7. Network Scenarios"
[建模] 无交换机时:
- T_switch = 0
- 延迟 = T_paxi_tx + T_rclink_tx + T_cesoc_tx + T_link + T_cesoc_rx + T_rclink_rx + T_paxi_rx
- CBFC 的 RTT = 上述延迟 * 2
场景 B: 交换机组网 (LITE 模式)
编辑源文件: drawio/6-7_latency_scenarios.drawio · 页面: "7. Network Scenarios"
[推导] LITE 模式下交换机网络的关键约束:
-
无损要求: 没有 E2E 重传, 任何丢包都不可恢复
- 交换机必须配置 PFC 或足够深的缓冲
- 建议使用 PFC 模式 (CBFC_EN=0) 配合 Standard 格式 (提供 ECN 支持)
-
延迟增加: 每个交换机增加 300ns ~ 数 us 延迟
- CBFC 的 Credit 往返时间增加
- 可能需要增大 credit_limit 以维持吞吐
-
带宽效率: AFH_Lite 头部仅 12B, 报文效率最高
- 有效带宽利用率: 1344 / (1344 + 12 + 4) = 98.8%
- Standard 格式: 1344 / (1344 + 54 + 4 + 4) = 95.6%
场景 C: 交换机组网 (Standard 格式, 全功能)
编辑源文件: drawio/6-7_latency_scenarios.drawio · 页面: "7. Network Scenarios"
[推导] 最接近标准 RoCE v2 网络的方案:
- 交换机可以同时使用 ECN 和 PFC
- ECN 提供主动拥塞避免, PFC 提供最后一道防线
- Go-Back-N 重传提供端到端可靠性
- 代价: 报文头较大 (50-54B), 有效带宽利用率降低
建模参数汇总
交换机模型输入参数
| 参数 | 说明 | 典型值 |
|---|---|---|
port_count | 端口数量 | 4 / 8 / 16 / 32 / 64 |
port_bandwidth_gbps | 端口带宽 | 100 / 200 / 400 |
forwarding_mode | 转发模式 | Cut-Through / Store-and-Forward |
buffer_size_mb | 总缓冲大小 | 16 / 32 / 64 |
buffer_sharing | 缓冲共享策略 | Static / Dynamic Threshold (DT) |
dt_alpha | DT 算法 alpha 参数 | 0.5 / 1.0 / 2.0 |
ecn_enabled | 是否启用 ECN 标记 | true/false (仅 Standard 格式有效) |
ecn_threshold_low | ECN 标记起始阈值 | 50% 队列深度 |
ecn_threshold_high | ECN 全标记阈值 | 80% 队列深度 |
pfc_enabled | 是否启用 PFC | true/false |
pfc_threshold | PFC 触发阈值 | 85% 队列深度 |
num_priorities | QoS 优先级数量 | 4 / 8 |
fixed_latency_ns | 固定处理延迟 | 300 / 500 / 800 |
PAXI 端点参数 (影响交换机行为)
| 参数 | 说明 | 来源 |
|---|---|---|
pkt_format | 报文格式 | RC Link 配置 (Standard/AFH_GEN1/GEN2/Lite) |
max_frame_size | 最大帧长 | TYPE1_PKT_LEN (1344B) + 头部开销 |
flow_control_mode | 流控模式 | CBFC_EN 寄存器 (CBFC=1/PFC=0) |
lite_mode | LITE 模式 | afh_lite_en 寄存器 |
vlan_enabled | VLAN 使能 | vlan_en 寄存器 |
ecn_capable | ECN 能力 | 仅 Standard 格式下有效 |
num_vc | VC 数量 | 8 |
vc_pcp_mapping | VC 到 PCP 映射 | VLAN pri 配置 |
建模约束
| 约束 | 说明 |
|---|---|
| 帧长 < 1500B | PAXI 最大帧 ~1406B, 不需要 Jumbo Frame |
| LITE 模式无重传 | 丢包 = 数据丢失, 交换机必须无损 |
| ECN 仅限 Standard | AFH 格式下无 ECN, 只能靠 PFC/CBFC |
| CBFC 对交换机透明 | 交换机无需实现 CBFC 逻辑 |
| PFC 逐跳传播 | 交换机需要实现 per-priority PFC |
| VLAN PCP 映射 VC | 交换机按 PCP 分优先级队列 |
与通用交换机建模的差异总结
| 维度 | 通用交换机 (RoCE v2) | PAXI 交换机 |
|---|---|---|
| 帧大小 | 64B ~ 9000B (Jumbo) | 64B ~ 1406B (无 Jumbo) |
| 协议栈 | 标准 Eth/IP/UDP/BTH | 4 种格式, 仅 Standard 有 IP/UDP |
| ECN | 始终可用 (有 IP 头) | 仅 Standard 格式可用 |
| 流控 | PFC + DCQCN | PFC 或 CBFC (互斥), 速率控制非 DCQCN |
| 拥塞控制 | DCQCN (标准算法) | Per-QP 时间窗口限速 |
| Payload | 最大 4096B (MTU) | 最大 1344B (TYPE1_PKT_LEN) |
| 重传 | Go-Back-N (RDMA) | TYPE1 支持, LITE 模式关闭 |
| QoS 映射 | DSCP / VLAN PCP | VLAN PCP + Traffic Class |
| 组网模式 | 多跳标准以太网 | 直连 / 交换机 (LITE) / 标准 (Standard) |
